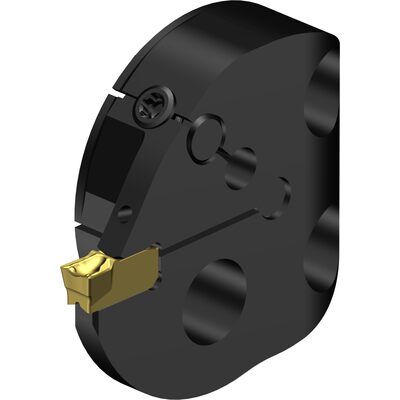

CoroCut® QI Schneidkopf zum Einstechen
Abb.ä.
Artikel-Nr.: SL-QI-LJ09C40-52
196,- €
172,48 €
zzgl. MwSt. / pro Stück
Sie sparen:
23,52 €
(12%)
Technische Daten
| Kühlschmierstoffeintritt [CNSC]: | 1: axial concentric entry |
| Passender Wendeschneidplattentyp: | CoroCut QI -size J (QI-NJ-0500-0002-GF) |
| Adapterschnittstelle Maschinenrichtung [ADINTMS]: | SL head (screw mounted) -size 40 |
| Körperwinkel, Werkstückseite (deg) [BAWS]: | 90 |
| Schnitttiefe, max. (mm) [CDX]: | 9 |
| Kühlmitteldruck (bar) [CP]: | 150 |
| Kühlschmierstoffaustritt [CXSC]: | 3: axial inclined exit |
| Schaftdurchmesser, maschinenseitig (mm) [DCON_MS]: | 40 |
| Bohrungsdurchmesser 1, min. (mm) [DMIN1]: | 52 |
| EAN [EAN]: | 7323225664691 |
| Funktionshöhe (mm) [HF]: | 0,1 |
| Funktionslänge (mm) [LF]: | 14 |
| Maximale Kraglänge (mm) [OHX]: | 14 |
| Bestellnummer [ORDCODE]: | SL-QI-LJ09C40-52 |
| Produktfamilie [PRODFAM]: | 2123 |
| Drehmoment (Nm) [TQ]: | 3 Nm |
| Funktionsbreite (mm) [WF]: | 30,8 |
| Masse (Gewicht) (kg) [WT]: | 99 g |
| Zentrierhilfe(Easyfix): | Nein |
| Aufnahme maschinenseitig : | SL |
| Kupplungsgröße maschinenseitig [DCON]: | Größe 40 |
| Schneidrichtung: | L |
| Innenkühlung: | Mit |
