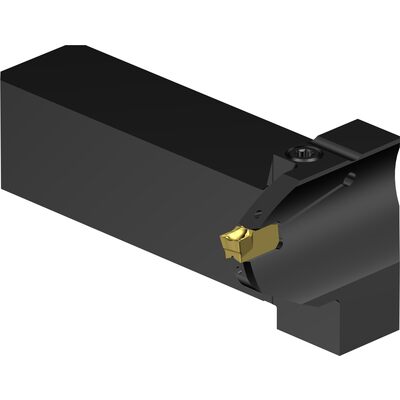

CoroCut® QI Schaftwerkzeug zum Axialeinstechen
Abb.ä.
Artikel-Nr.: QS-QI-LGK20C2525-023B
307,- €
270,16 €
zzgl. MwSt. / pro Stück
Sie sparen:
36,84 €
(12%)
Technische Daten
| Schafthöhe [H] (mm): | 25 |
| Kühlschmierstoffeintritt [CNSC]: | 3: axial concentric and radial entry |
| Passender Wendeschneidplattentyp: | CoroCut QI -size K (QI-NK-0600-0004-TF) |
| Adapterschnittstelle Maschinenrichtung [ADINTMS]: | Rectangular shank -metric: 25 x 25 |
| Schaftbreite (mm) [B): | 25 |
| Körperwinkel, Werkstückseite (deg) [BAWS]: | 90 |
| Schnitttiefe, max. (mm) [CDX]: | 20 |
| Kühlmitteldruck (bar) [CP]: | 150 |
| Kühlschmierstoffaustritt [CXSC]: | 3: axial inclined exit |
| Axialer Einstechdurchmesser, min. (mm) [DAXIN]: | 23 |
| Axialer Einstechdurchmesser, max. (mm) [DAXX]: | 45 |
| EAN [EAN]: | 7323225434034 |
| Funktionshöhe (mm) [HF]: | 25 |
| Funktionslänge (mm) [LF]: | 94 |
| Gesamthöhe (mm) [OAH]: | 39,211 |
| Maximale Kraglänge (mm) [OHX]: | 35 |
| Bestellnummer [ORDCODE]: | QS-QI-LGK20C2525-023B |
| Produktfamilie [PRODFAM]: | 2123 |
| Drehmoment (Nm) [TQ]: | 2,5 Nm |
| Funktionsbreite (mm) [WF]: | 46 |
| Masse (Gewicht) (kg) [WT]: | 0,48 g |
| Zentrierhilfe(Easyfix): | Nein |
| Aufnahme maschinenseitig : | Rechteckiger Schaft |
| Kupplungsgröße maschinenseitig [DCON]: | 25 x 25 |
| Schneidrichtung: | L |
| Innenkühlung: | Mit |
