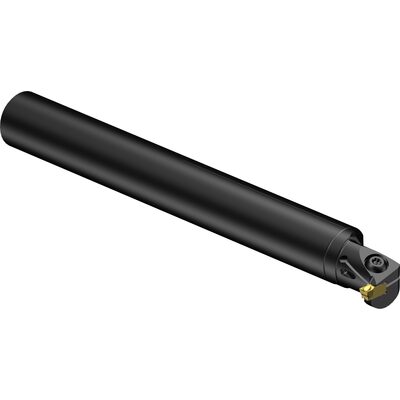

CoroCut® QI Bohrstange zum Einstechen
Abb.ä.
Artikel-Nr.: QI-LAGH05C20-18
239,- €
210,32 €
zzgl. MwSt. / pro Stück
Sie sparen:
28,68 €
(12%)
Technische Daten
| Kühlschmierstoffeintritt [CNSC]: | 1: axial concentric entry |
| Passender Wendeschneidplattentyp: | CoroCut QI -size H (QI-NH-0400-0003-TF) |
| Adapterschnittstelle Maschinenrichtung [ADINTMS]: | Cylindrical shank without clamping features -metric: 20.0 |
| Körperwinkel, Werkstückseite (deg) [BAWS]: | 90 |
| Schnitttiefe, max. (mm) [CDX]: | 5 |
| Kühlmitteldruck (bar) [CP]: | 150 |
| Kühlschmierstoffaustritt [CXSC]: | 3: axial inclined exit |
| Schaftdurchmesser, maschinenseitig (mm) [DCON_MS]: | 20 |
| Bohrungsdurchmesser 1, min. (mm) [DMIN1]: | 18 |
| EAN [EAN]: | 7323225434577 |
| Funktionshöhe (mm) [HF]: | 0 |
| Funktionslänge (mm) [LF]: | 180 |
| Gesamthöhe (mm) [OAH]: | 19 |
| Minimale Kraglänge (mm) [OHN]: | 25 |
| Maximale Kraglänge (mm) [OHX]: | 80 |
| Bestellnummer [ORDCODE]: | QI-LAGH05C20-18 |
| Produktfamilie [PRODFAM]: | 2123 |
| Drehmoment (Nm) [TQ]: | 2 Nm |
| Funktionsbreite (mm) [WF]: | 14,75 |
| Masse (Gewicht) (kg) [WT]: | 374 g |
| Zentrierhilfe(Easyfix): | Ja |
| Nutzlänge (mm) [LU] : | 20 |
| Aufnahme maschinenseitig : | Zylinderschaft |
| Kupplungsgröße maschinenseitig [DCON]: | 20.0 |
| Schneidrichtung: | L |
| Innenkühlung: | Mit |
