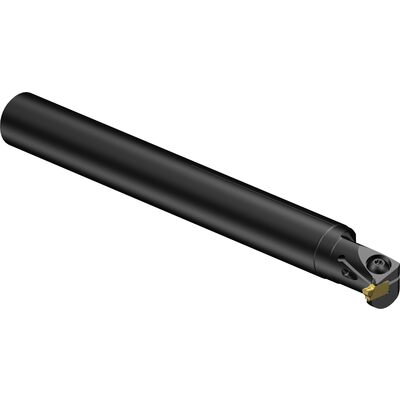

CoroCut® QI Bohrstange zum Einstechen
Abb.ä.
Artikel-Nr.: QI-LAGF04C16-15
195,- €
171,60 €
zzgl. MwSt. / pro Stück
Sie sparen:
23,40 €
(12%)
Technische Daten
| Kühlschmierstoffeintritt [CNSC]: | 1: axial concentric entry |
| Passender Wendeschneidplattentyp: | CoroCut QI -size F (QI-NF-0246-0002-GF) |
| Adapterschnittstelle Maschinenrichtung [ADINTMS]: | Cylindrical shank without clamping features -metric: 16.00 |
| Körperwinkel, Werkstückseite (deg) [BAWS]: | 90 |
| Schnitttiefe, max. (mm) [CDX]: | 4 |
| Kühlmitteldruck (bar) [CP]: | 150 |
| Kühlschmierstoffaustritt [CXSC]: | 3: axial inclined exit |
| Schaftdurchmesser, maschinenseitig (mm) [DCON_MS]: | 16 |
| Bohrungsdurchmesser 1, min. (mm) [DMIN1]: | 15 |
| EAN [EAN]: | 7323225434430 |
| Funktionshöhe (mm) [HF]: | 0 |
| Funktionslänge (mm) [LF]: | 150 |
| Gesamthöhe (mm) [OAH]: | 15,5 |
| Minimale Kraglänge (mm) [OHN]: | 25 |
| Maximale Kraglänge (mm) [OHX]: | 64 |
| Bestellnummer [ORDCODE]: | QI-LAGF04C16-15 |
| Produktfamilie [PRODFAM]: | 2123 |
| Drehmoment (Nm) [TQ]: | 1,5 Nm |
| Funktionsbreite (mm) [WF]: | 12 |
| Masse (Gewicht) (kg) [WT]: | 187 g |
| Zentrierhilfe(Easyfix): | Ja |
| Nutzlänge (mm) [LU] : | 20 |
| Aufnahme maschinenseitig : | Zylinderschaft |
| Kupplungsgröße maschinenseitig [DCON]: | 16.00 |
| Schneidrichtung: | L |
| Innenkühlung: | Mit |
