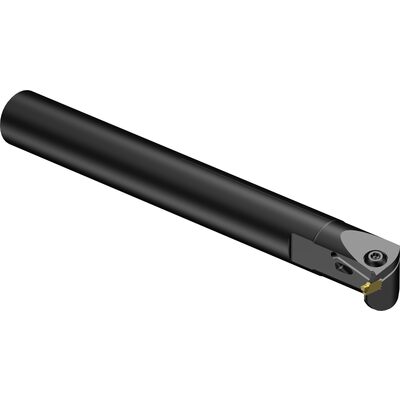

CoroCut® QI Bohrstange zum Einstechen
Abb.ä.
Artikel-Nr.: QI-LAGE04C20-25
218,- €
191,84 €
zzgl. MwSt. / pro Stück
Sie sparen:
26,16 €
(12%)
Technische Daten
| Kühlschmierstoffeintritt [CNSC]: | 1: axial concentric entry |
| Passender Wendeschneidplattentyp: | CoroCut QI -size E (QI-NE-0200-0002-GF) |
| Adapterschnittstelle Maschinenrichtung [ADINTMS]: | Cylindrical shank without clamping features -metric: 20.0 |
| Körperwinkel, Werkstückseite (deg) [BAWS]: | 90 |
| Schnitttiefe, max. (mm) [CDX]: | 4,5 |
| Kühlmitteldruck (bar) [CP]: | 150 |
| Kühlschmierstoffaustritt [CXSC]: | 3: axial inclined exit |
| Schaftdurchmesser, maschinenseitig (mm) [DCON_MS]: | 20 |
| Bohrungsdurchmesser 1, min. (mm) [DMIN1]: | 25 |
| EAN [EAN]: | 7323225434416 |
| Funktionshöhe (mm) [HF]: | 0 |
| Funktionslänge (mm) [LF]: | 180 |
| Gesamthöhe (mm) [OAH]: | 22,5 |
| Minimale Kraglänge (mm) [OHN]: | 30 |
| Maximale Kraglänge (mm) [OHX]: | 80 |
| Bestellnummer [ORDCODE]: | QI-LAGE04C20-25 |
| Produktfamilie [PRODFAM]: | 2123 |
| Drehmoment (Nm) [TQ]: | 2,5 Nm |
| Funktionsbreite (mm) [WF]: | 14,5 |
| Masse (Gewicht) (kg) [WT]: | 437,7 g |
| Zentrierhilfe(Easyfix): | Ja |
| Aufnahme maschinenseitig : | Zylinderschaft |
| Kupplungsgröße maschinenseitig [DCON]: | 20.0 |
| Schneidrichtung: | L |
| Innenkühlung: | Mit |
