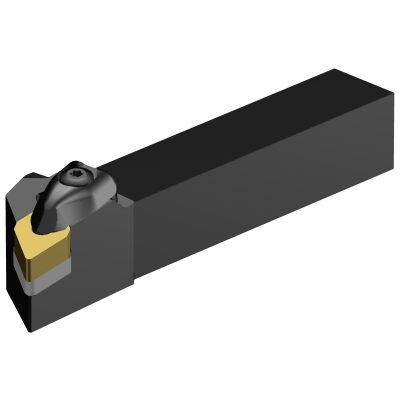

Schaftwerkzeug zum Drehen Typ T-Max® P

Artikel-Nr.: DDJNR 2020K 15

88,10 €
83,70 € zzgl. MwSt. / pro Stück
Sie sparen: 4,40 € (5%)
ab Lager lieferbar, Zwischenverkauf vorbehalten
Funktionsdarstellung /Anstellwinkel

Produktbeschreibung

Schaftwerkzeuge für die Aussenbearbeitung
  • RC-Spannsystem für Spannung von Wendeplatten mit 0° Freiwinkel - Erste Wahl für Stabilität und Sicherheit bei der produktiven Drehbearbeitung
  • Hervorragende Arbeitsweise, sogar in schmutzigen Umgebungen z. Bsp. bei der Bearbeitung von Grauguss
  • Einfache Zugänglichkeit, auch wenn sich der Halter in Überkopflage befindet
  • Flexibles System durch Austauschbarkeit von Zwischenlagen und/oder Spannpratzen adaptierbar an verschiedene Wendeplattendicken und -typen


Technische Daten


Bearbeitungsart: Drehen
Schafthöhe [H] (mm): 20
Kühlschmierstoffeintritt [CNSC]: 0: without coolant
Passender Wendeschneiplattentyp: DNMG 150608
Adapterschnittstelle Maschinenrichtung [ADINTMS]: Rectangular shank -metric: 20 x 20
Schaftbreite (mm) [B): 20
Körperwinkel, Maschinenseite (deg) [BAMS]: 0
Körperwinkel, Werkstückseite (deg) [BAWS]: 0
Werkzeugausführung [BMC]: Steel
Kühlschmierstoffaustritt [CXSC]: 0: no coolant exit
Vibrationsdämpfung [DPC]: nicht schwingungsgedämpft
Funktionshöhe (mm) [HF]: 20
Einstellwinkel (deg): 93
Funktionslänge (mm) [LF]: 125
Maximale Kraglänge (mm) [OHX]: 39.4
Bestellnummer [ORDCODE]: DDJNR 2020K 15
Hauptschneidenwinkel (deg) [PSIR]: -3
Eintauchwinkel, max. (deg) [RMPX]: 27
Drehmoment (Nm) [TQ]: 3.9
Funktionsbreite (mm) [WF]: 25
Masse (Gewicht) (kg) [WT]: 0.367
Außen/Innen: Außen
Aufnahme maschinenseitig : Rechteckiger Schaft
Kupplungsgröße maschinenseitig: 20 x 20
Wendeschneidplatte positiv/negativ: Negativ
Passender Wendeplattentyp: DNMG
Schneidrichtung: R
Innenkühlung: Ohne
