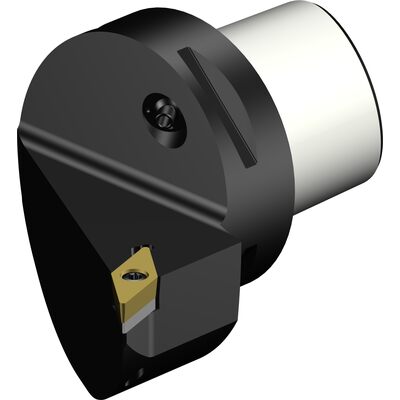

CoroTurn® 107 Schneidkopf zum Drehen
Abb.ä.
Artikel-Nr.: C6-SVHBR-45065-16
371,- €
352,45 €
zzgl. MwSt. / pro Stück
Sie sparen:
18,55 €
(5%)
Produktbeschreibung
Coromant Capto Schneidköpfe für die Aussenbearbeitung
- Schraubspann-System für CoroTurn 107 Drehwendeplatten mit 7° Freiwinkel
- Zum leichten Schruppen bis zum Schlichten kleiner, langer und schlanker Werkstücke - Ideal zum Kopierdrehen
- Sichere Wendeplattenspannung - Ungehinderter Spanfluß - Nur wenige Ersatzteile
Technische Daten
| Bearbeitungsart: | Drehen |
| Kühlschmierstoffeintritt [CNSC]: | 2: radial entry |
| Passender Wendeschneidplattentyp: | VBMT 160408/ VCMT 160408 |
| Adapterschnittstelle Maschinenrichtung [ADINTMS]: | Coromant Capto (bolt and segment clamping) -size C6 |
| Körperwinkel, Maschinenseite (deg) [BAMS]: | 0 |
| Körperwinkel, Werkstückseite (deg) [BAWS]: | 0 |
| Werkzeugausführung [BMC]: | Steel |
| Kühlmitteldruck (bar) [CP]: | 40 |
| Kühlschmierstoffaustritt [CXSC]: | 6: decentral exit with nozzles, adjustable |
| Schaftdurchmesser, maschinenseitig (mm) [DCON_MS]: | 63 |
| Bohrungsdurchmesser 1, min. (mm) [DMIN1]: | 95 |
| Bohrungsdurchmesser 2, min. (mm) [DMIN2]: | 190 |
| Vibrationsdämpfung [DPC]: | nicht schwingungsgedämpft |
| EAN [EAN]: | 10769231 |
| Funktionshöhe (mm) [HF]: | 0 |
| Einstellwinkel (deg): | 107,5 |
| Funktionslänge (mm) [LF]: | 65 |
| Maximale Kraglänge (mm) [OHX]: | 65 |
| Bestellnummer [ORDCODE]: | C6-SVHBR-45065-16 |
| Produktfamilie [PRODFAM]: | 1053 |
| Hauptschneidenwinkel (deg) [PSIR]: | -17,5 |
| Eintauchwinkel, max. (deg) [RMPX]: | 35 |
| Drehmoment (Nm) [TQ]: | 3 Nm |
| Funktionsbreite (mm) [WF]: | 45 |
| Masse (Gewicht) (kg) [WT]: | 1,041 g |
| Zentrierhilfe(Easyfix): | Nein |
| Außen/Innen: | Außen |
| Aufnahme maschinenseitig : | Capto |
| Kupplungsgröße maschinenseitig [DCON]: | Größe C6 |
| Wendeschneidplatte positiv/negativ: | Positiv |
| Passender Wendeplattentyp: | VBMT |
| Schneidrichtung: | R |
| Innenkühlung: | Mit |
