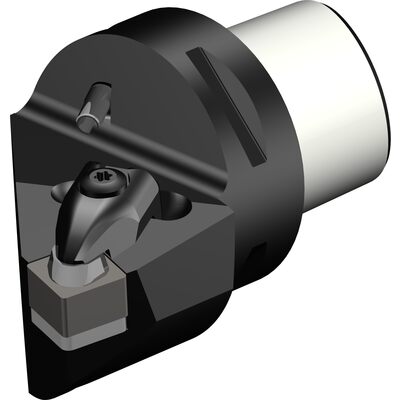

T-Max® Schneidwerkzeug zum Drehen
Abb.ä.
Artikel-Nr.: C5-CSRNR-27060-12-4
331,- €
314,45 €
zzgl. MwSt. / pro Stück
Sie sparen:
16,55 €
(5%)
Produktbeschreibung
Coromant Capto Schneidköpfe für die Aussenbearbeitung
- RC-Spannsystem für Spannung von Keramik- und CBN-Drehwendeplatten mit 0° Freiwinkel
- Erste Wahl für Stabilität und Sicherheit bei der produktiven Drehbearbeitung
- Hervorragende Arbeitsweise, sogar in schmutzigen Umgebungen z. Bsp. bei der Bearbeitung von Grauguss
- Einfache Zugänglichkeit, auch wenn sich der Halter in Überkopflage befindet
- Flexibles System durch Austauschbarkeit von Zwischenlagen und/oder Spannpratzen adaptierbar an verschiedene Wendeplattendicken und -typen
Technische Daten
| Bearbeitungsart: | Drehen |
| Kühlschmierstoffeintritt [CNSC]: | 3: axial concentric and radial entry |
| Passender Wendeschneidplattentyp: | SNGN 120708 |
| Adapterschnittstelle Maschinenrichtung [ADINTMS]: | Coromant Capto (bolt and segment clamping) -size C5 |
| Körperwinkel, Maschinenseite (deg) [BAMS]: | 0 |
| Körperwinkel, Werkstückseite (deg) [BAWS]: | 0 |
| Werkzeugausführung [BMC]: | Steel |
| Kühlmitteldruck (bar) [CP]: | 40 |
| Kühlschmierstoffaustritt [CXSC]: | 3: axial inclined exit |
| Schaftdurchmesser, maschinenseitig (mm) [DCON_MS]: | 50 |
| Bohrungsdurchmesser 2, min. (mm) [DMIN2]: | 165 |
| Vibrationsdämpfung [DPC]: | nicht schwingungsgedämpft |
| EAN [EAN]: | 11414314 |
| Funktionshöhe (mm) [HF]: | 0 |
| Einstellwinkel (deg): | 75 |
| Funktionslänge (mm) [LF]: | 60 |
| Maximale Kraglänge (mm) [OHX]: | 60 |
| Bestellnummer [ORDCODE]: | C5-CSRNR-27060-12-4 |
| Produktfamilie [PRODFAM]: | 1026 |
| Hauptschneidenwinkel (deg) [PSIR]: | 15 |
| Eintauchwinkel, max. (deg) [RMPX]: | 10 |
| Drehmoment (Nm) [TQ]: | 3,9 Nm |
| Funktionsbreite (mm) [WF]: | 27 |
| Masse (Gewicht) (kg) [WT]: | 648 g |
| Zentrierhilfe(Easyfix): | Nein |
| Außen/Innen: | Außen |
| Aufnahme maschinenseitig : | Capto |
| Kupplungsgröße maschinenseitig [DCON]: | Größe C5 |
| Wendeschneidplatte positiv/negativ: | Negativ |
| Passender Wendeplattentyp: | SNGN |
| Schneidrichtung: | R |
| Innenkühlung: | Mit |
