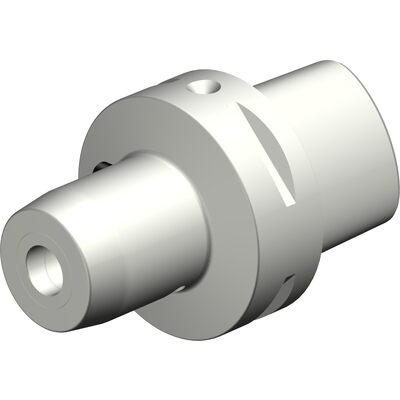

Coromant Capto® - CoroChuck® 930
Abb.ä.
Artikel-Nr.: 930-C10-HD-20-102
872,- €
828,40 €
zzgl. MwSt. / pro Stück
Sie sparen:
43,60 €
(5%)
Produktbeschreibung
"Werkzeugsystem für die rotierende Bearbeitung
- Hochpräzisions-Dehnspannfutter mit Herauszieh-Schutz
- Einsatz in allen Arten von Werkzeugmaschinen, die über eine rotierendeSpindel verfügen: Multi-Task Maschinen & Bearbeitungszentren,aber auch angetriebene Werkzeuge in Drehzentren & Vertikal-Drehmaschinen
- Garantiert höchste Präzision für Fräs- und Bohranwendungen und ist für vibrationsarmes Arbeiten konzipiert
Technische Daten
| Adapterschnittstelle Maschinenrichtung [ADINTMS]: | Coromant Capto (bolt and segment clamping) -size C10 |
| Körperdurchmesser 1 (mm) [BD1]: | 50 |
| Körperdurchmesser 2 (mm) [BD2]: | 55 |
| Körperdurchmesser 3 (mm) [BD3]: | 100 |
| Körperkegeleinstellwinkel 1 (deg) [BHTA1]: | 8 |
| Körperkegeleinstellwinkel 2 (deg) [BHTA2]: | 0 |
| Körperkegeleinstellwinkel 3 (deg) [BHTA3]: | 0 |
| Werkzeugausführung [BMC]: | Steel |
| Kühlmitteldruck (bar) [CP]: | 80 |
| Kühlschmierstoffaustritt [CXSC]: | 1: axial concentric exit |
| Schaftdurchmesser, maschinenseitig (mm) [DCON_MS]: | 100 |
| Aufnahmedurchmesser, werkstückseitig (mm) [DCON_WS]: | 20 |
| Vibrationsdämpfung [DPC]: | nicht schwingungsgedämpft |
| EAN [EAN]: | 26743564 |
| Länge Körperdurchmesser 1 (mm) [LB1]: | 17,8 |
| Länge Körperdurchmesser 2 (mm) [LB2]: | 59 |
| Länge Körperdurchmesser 3 (mm) [LB3]: | 102 |
| Funktionslänge (mm) [LF]: | 102 |
| Zentrierhilfe(Easyfix): | Nein |
| Spannlänge (mm) [LSC]: | 51 |
| Bestellnummer [ORDCODE]: | 930-C10-HD-20-102 |
| Produktfamilie [PRODFAM]: | 2054 |
| Drehmoment (Nm) [TQ]: | 10 Nm |
| Masse (Gewicht) (kg) [WT]: | 4,488 g |
| Kühlschmierstoffeintritt [CNSC]: | 3: axial concentric and radial entry |
| Aufnahme maschinenseitig : | Capto |
| Kupplungsgröße maschinenseitig [DCON]: | Größe C10 |
| Aufnahme werkzeugseitig: | Spannhülse |
| Kupplungsgröße werkzeugseitig: | 20 |
