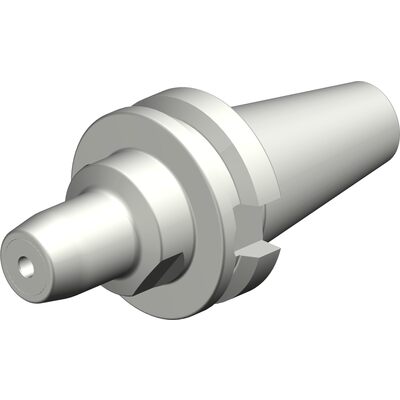

MAS-BT 403 auf CoroChuck® 930
Abb.ä.
Artikel-Nr.: 930-B40-S-06-075
696,- €
675,12 €
zzgl. MwSt. / pro Stück
Sie sparen:
20,88 €
(3%)
Technische Daten
| Adapterschnittstelle Maschinenrichtung [ADINTMS]: | MAS-BT403 -AD/B central/flange coolant - BT40 |
| Körperdurchmesser 1 (mm) [BD1]: | 22 |
| Körperdurchmesser 2 (mm) [BD2]: | 26 |
| Körperdurchmesser 3 (mm) [BD3]: | 40 |
| Körperdurchmesser 4 (mm) [BD4]: | 63 |
| Körperkegeleinstellwinkel 1 (deg) [BHTA1]: | 10 |
| Körperkegeleinstellwinkel 2 (deg) [BHTA2]: | 0 |
| Körperkegeleinstellwinkel 3 (deg) [BHTA3]: | 0 |
| Körperkegeleinstellwinkel 4 (deg) [BHTA4]: | 0 |
| Werkzeugausführung [BMC]: | Steel |
| Kühlmitteldruck (bar) [CP]: | 80 |
| Anzugsbolzengewindegröße [CRKS]: | M16 |
| Kühlschmierstoffaustritt [CXSC]: | 1: axial concentric exit |
| Aufnahmedurchmesser, werkstückseitig (mm) [DCON_WS]: | 6 |
| Vibrationsdämpfung [DPC]: | nicht schwingungsgedämpft |
| EAN [EAN]: | 7323224722590 |
| Länge Körperdurchmesser 1 (mm) [LB1]: | 11,3 |
| Länge Körperdurchmesser 2 (mm) [LB2]: | 30,2 |
| Länge Körperdurchmesser 3 (mm) [LB3]: | 48 |
| Länge Körperdurchmesser 4 (mm) [LB4]: | 75 |
| Funktionslänge (mm) [LF]: | 75 |
| Zentrierhilfe(Easyfix): | Nein |
| Spannlänge (mm) [LSC]: | 37 |
| Bestellnummer [ORDCODE]: | 930-B40-S-06-075 |
| Produktfamilie [PRODFAM]: | 2054 |
| Drehmoment (Nm) [TQ]: | 8 Nm |
| Masse (Gewicht) (kg) [WT]: | 1,2 g |
| Kühlschmierstoffeintritt [CNSC]: | 7: decentral over flange and axial |
| Aufnahme maschinenseitig : | Steilkegel MAS-BT |
| Kupplungsgröße maschinenseitig [DCON]: | BT40 |
| Aufnahme werkzeugseitig: | Spannhülse |
| Kupplungsgröße werkzeugseitig: | 6 |
