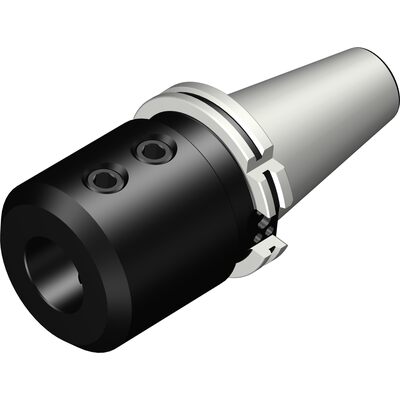

BIG-PLUS ISO für Weldon / ISO 9766 Adapter
Abb.ä.
Artikel-Nr.: 392.54023-5040115
482,- €
457,90 €
zzgl. MwSt. / pro Stück
Sie sparen:
24,10 €
(5%)
Technische Daten
| Adapterschnittstelle Maschinenrichtung [ADINTMS]: | BIG+/ISO7388.1/DIN69871 -AD/B ctrl/flange: ISO50 |
| Körperdurchmesser 1 (mm) [BD1]: | 90 |
| Körperdurchmesser 2 (mm) [BD2]: | 97 |
| Körperkegeleinstellwinkel 1 (deg) [BHTA1]: | 0 |
| Körperkegeleinstellwinkel 2 (deg) [BHTA2]: | 0 |
| Werkzeugausführung [BMC]: | Steel |
| Kühlmitteldruck (bar) [CP]: | 20 |
| Anzugsbolzengewindegröße [CRKS]: | M24 |
| Kühlschmierstoffaustritt [CXSC]: | 1: axial concentric exit |
| Aufnahmedurchmesser, werkstückseitig (mm) [DCON_WS]: | 40 |
| Vibrationsdämpfung [DPC]: | nicht schwingungsgedämpft |
| EAN [EAN]: | 7323221180171 |
| Länge Körperdurchmesser 1 (mm) [LB1]: | 95,95 |
| Länge Körperdurchmesser 2 (mm) [LB2]: | 115 |
| Funktionslänge (mm) [LF]: | 115 |
| Zentrierhilfe(Easyfix): | Nein |
| Spannlänge (mm) [LSC]: | 74 |
| Bestellnummer [ORDCODE]: | 392.54023-5040115 |
| Produktfamilie [PRODFAM]: | 2099 |
| Drehmoment (Nm) [TQ]: | 45 Nm |
| Masse (Gewicht) (kg) [WT]: | 6,24 g |
| Kühlschmierstoffeintritt [CNSC]: | 7: decentral over flange and axial |
| Aufnahme maschinenseitig : | Steilkegel ISO7388.1/DIN69871 |
| Kupplungsgröße maschinenseitig [DCON]: | ISO50 |
| Aufnahme werkzeugseitig: | Weldon |
| Kupplungsgröße werkzeugseitig: | 40 |
