Universal-Spannfutter WTE, DIN 2080, Kurzbohrfutter, Standard
Abb.ä.
Artikel-Nr.: 240062 40/13
Artikel-Nr.: 30342426
241,- €
233,77 €
zzgl. MwSt. / pro Stück
Sie sparen:
7,23 €
(3%)
Produktbeschreibung
Spezifikation:
- für Rechts- und Linkslauf
- kompakte Bauweise, kurze Baulänge
- Rundlaufabweichung 0,05 mm, max. zul. Drehzahl 7.000 min-1
- hohes Haltemoment (mittels Kegeltrieb) seitlich gespannt mit einem Sechskant-Quergriffschlüssel
- Haltemoment bei 15 Nm Anzugsmoment 30 N/m-35 N/m
- bei 20 Nm Anzugsmoment 70 N/m-80 N/m
- Werkzeugwechsel direkt in der Maschine (stillstehende Maschinenspindel) möglich
- kurze Spann- und Umrüstzeiten
Ausführung:
Steilkegelschaft ähnlich DIN 2080 mit Anzugsgewinde für Handspannung und Ringnut für automatische Spannung (z. B. Maho, Deckel, Mikron).
Verwendung:
Nur zum Bohren und Senken, in NC-Maschinen, langsam drehenden Maschinen und für den älteren Maschinenpark.
Lieferung:
Bohrfutter mit Sechskant-Quergriffschlüssel, Bedienungsanleitung mit Prüfprotokoll.
Wuchten:
NC-Bohrfutter 240062 sind nicht zu wuchten.
- für Rechts- und Linkslauf
- kompakte Bauweise, kurze Baulänge
- Rundlaufabweichung 0,05 mm, max. zul. Drehzahl 7.000 min-1
- hohes Haltemoment (mittels Kegeltrieb) seitlich gespannt mit einem Sechskant-Quergriffschlüssel
- Haltemoment bei 15 Nm Anzugsmoment 30 N/m-35 N/m
- bei 20 Nm Anzugsmoment 70 N/m-80 N/m
- Werkzeugwechsel direkt in der Maschine (stillstehende Maschinenspindel) möglich
- kurze Spann- und Umrüstzeiten
Ausführung:
Steilkegelschaft ähnlich DIN 2080 mit Anzugsgewinde für Handspannung und Ringnut für automatische Spannung (z. B. Maho, Deckel, Mikron).
Verwendung:
Nur zum Bohren und Senken, in NC-Maschinen, langsam drehenden Maschinen und für den älteren Maschinenpark.
Lieferung:
Bohrfutter mit Sechskant-Quergriffschlüssel, Bedienungsanleitung mit Prüfprotokoll.
Wuchten:
NC-Bohrfutter 240062 sind nicht zu wuchten.
Technische Daten
| Hersteller-Art.Nr.: | 30342426 |
| Baumaße: | DIN 2080 |
| DIN-Norm: | DIN 7388-2, JIS B 6339 |

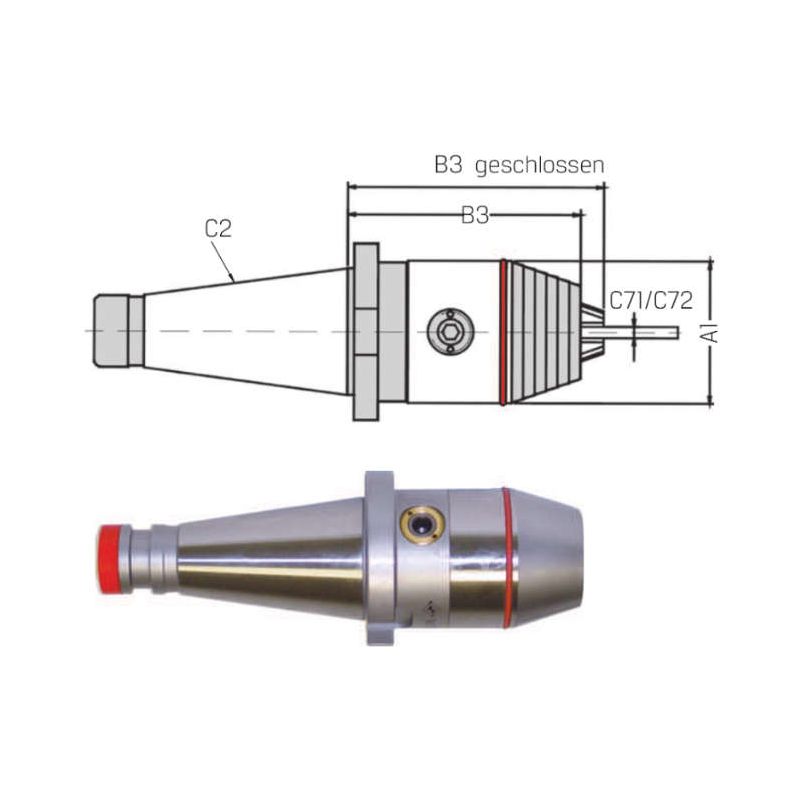

| [B3] Kraglänge (geschlossen) mm: | 84 |
| C71 mm: | 0.5 |
| Mit Kühlkanal: | true |
| A1 mm: | 50 |
| [C2] Aufnahmegröße, maschinenseitig: | SK40 |
| [C71] Aufnahmedurchmesser, min., werkstückseitig mm: | 0 |
| [B3] Kraglänge mm: | 78.00 |
| Zolltarifnummer: | 84661038 |
| [C72] Aufnahmedurchmesser, max., werkstückseitig mm: | 13.00 |
| [A1] Körperdurchmesser 1 mm: | 50 |
| Form: | AD |
| Marke: | WTE |
| Wuchtung: | 25000 |
