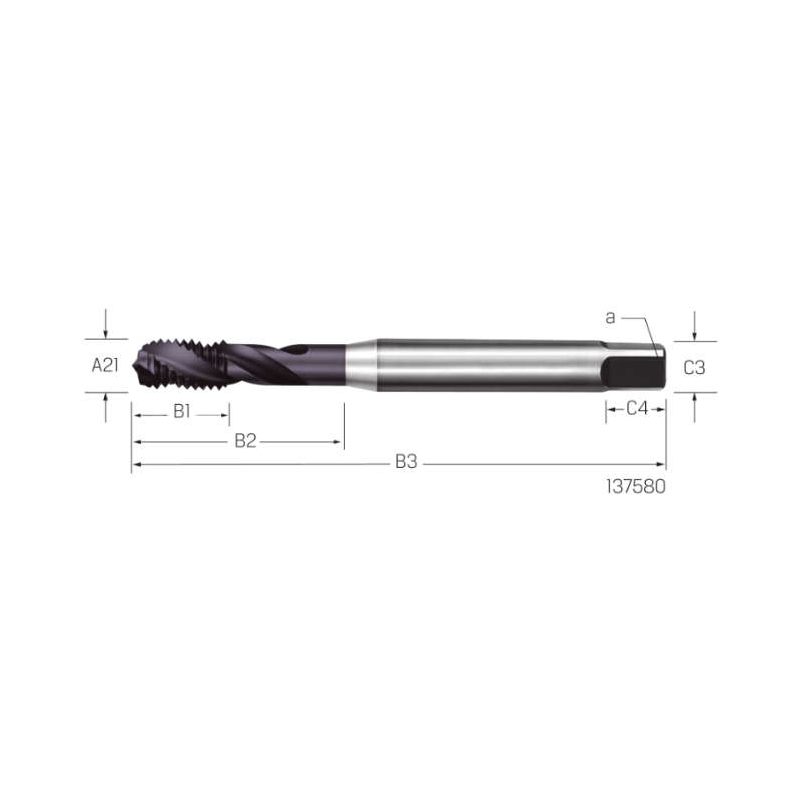

Maschinengewindebohrer PREMUS, HSSCo-PM RSP40 TiAlN

Artikel-Nr.: 137580 M10
Artikel-Nr.: 2221280
44,40 €
39,96 €
zzgl. MwSt. / pro Stück
Sie sparen:
4,44 €
(10%)
















Produktbeschreibung
Ausführung 137560:
- für Durchgangsgewinde
- Anschnittform B, 3,5-5 Gang
- aus pulvermetallurgischem Hochleistungsschnellstahl
- TiAlN-beschichtet
Ausführung 137580:
- für Grundlochgewinde
- Anschnittform C, 2-3 Gang, 40° RSP
- aus pulvermetallurgischem Hochleistungsstahl
- TiAlN-beschichtet
Verwendung 137560 und 137580:
Für hochlegierte und vergütete Stähle.
- für Durchgangsgewinde
- Anschnittform B, 3,5-5 Gang
- aus pulvermetallurgischem Hochleistungsschnellstahl
- TiAlN-beschichtet
Ausführung 137580:
- für Grundlochgewinde
- Anschnittform C, 2-3 Gang, 40° RSP
- aus pulvermetallurgischem Hochleistungsstahl
- TiAlN-beschichtet
Verwendung 137560 und 137580:
Für hochlegierte und vergütete Stähle.
Technische Daten
Precitool-Art.Nr.: | 2221280 |
Materialeignung: | Stahl |
Kupplungsgröße maschinenseitig [DCON]: | 10 |
Gesamtlänge (mm) [OAL]: | 100 |
Gewindetoleranz: | 6HX |
Gewindegröße : | M10 |
Nutzlänge (mm) [LU] : | 39 |
Gewindetyp: | M |
Grund-/Durchgangsloch: | Grundloch |
Innenkühlung: | Ohne |
Gewindesteigung: | 1,5 |
A22: | M10 |
Anschnittform: | C |
Beschichtung [H5/COATN]: | TiAlN |
Bohrungstyp: | Grundloch |
Flankenwinkel: | 60 |
Gewindeart: | M |
Gewindenenndurchmesser: | M10 |
Gewindeschneidteillänge mm: | 20.00 |
Kernlochdurchmesser mm: | 8.50 |
Material: | HSS-Co-PM |
Mit Kühlkanal: | nein |
Norm des Gewindebohrers: | DIN 371 |
Norm des Gewindes: | DIN 13 |
Rechtsspiralnut: | 40 |
Schneidrichtung: | rechts |
Toleranzfeld: | 6HX |
Zolltarifnummer: | 82074010 |
[A21] Gewindenenndurchmesser metrisch: | M10 |
[A3/B2/B4] Nutzlänge mm: | 39 |
[A3] Gewindesteigung mm: | 1.5 |
[B3/B4/B5] Gesamtlänge mm: | 100 |
[C3] Aufnahmedurchmesser, maschinenseitig mm: | 10 |
[C4] Schaftlänge mm: | 11 |
