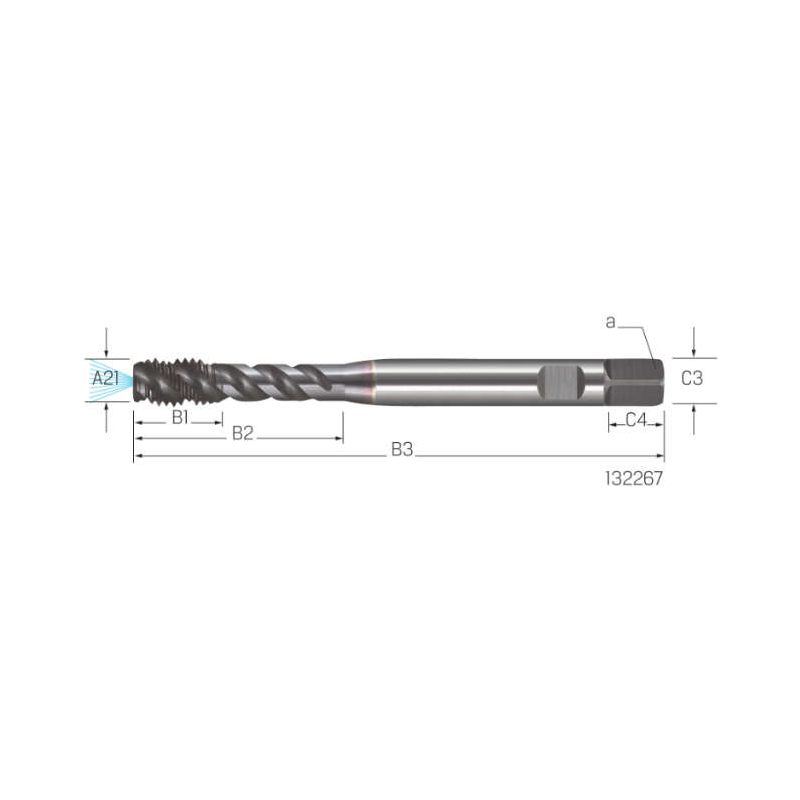

Maschinengewindebohrer PREMUS, HSSCo-PM RSP50 TiCN

Artikel-Nr.: 132267 M10

86,50 € zzgl. MwSt. / pro Stück
ab Lager lieferbar, Zwischenverkauf vorbehalten
Anschnittform Piktogramm Baumaße Piktogramm Beschichtung Piktogramm [COATING_Pict] Farbleit_Pict Farbleit_Pict Farbleit_Pict Gewindeform Piktogramm Gewindeform Piktogramm Kühlung Piktogramm Lochform Piktogramm Schaft Piktogramm Schneidstoff Piktogramm [GRADE_Pict] Spiralwinkel Durchmesserlängenverhältnis Piktogramm [ULDR_Pict] Toleranz Piktogramm Typ Piktogramm Werkstoff Piktogramm

Produktbeschreibung

Ausführung 132265:
- für Grundlochgewinde
- Anschnittform C, 2-3 Gang, 50 Grad RSP
- aus pulvermetallurgischem HSS (PS55)
- TICN beschichtet

Ausführung 132267:
- für Grundlochgewinde
- Anschnittform C, 2-3 Gang, 50 Grad RSP
- aus pulvermetallurgischem HSS (PS55)
- TICN beschichtet
- mit innerer Kühlmittelzufuhr

Verwendung 132265+132267:
Für den Einsatz in Weldon-Spannfutter oder Synchron-Gewindeschneidfutter z. B. 240680.


Technische Daten


Materialeignung: Edelstahl,
Guss,
Stahl
Kühlschmierstoffeintritt [CNSC]: Innere Kühlmittelzufuhr
Schneidstoff : HSS-E-PM
Aufnahme maschinenseitig : Weldon
Größe d2 mm: 10
l3 mm: 11
Anschnittform: C
Beschichtung [COATING]: Beschichtet
Baumaße: DIN 13
Drallwinkel (deg) [FHA]: Drallwinkel_50_13_neu_ohne_Form.jpg
Gewindetoleranz: 6HX
Gewindegröße : M10
Nutzlänge (mm) [LU] : 39
l4 mm: 39
Gewindetyp: M
Grund-/Durchgangsloch: Grundloch
Innenkühlung: Mit
Gewindesteigung: M10
Toleranzfeld: 6HX
[A21] Gewindenenndurchmesser metrisch: M10
Kernlochdurchmesser mm: 8.50
[A3] Gewindesteigung mm: 1.5
Schneidrichtung: rechts
Norm des Gewindes: DIN 13
Bohrungstyp: Grundloch
Norm des Gewindebohrers: DIN 2184-2
Rechtsspiralnut: 50
Mit Kühlkanal: true
A22: M10
[B3/B4/B5] Gesamtlänge mm: 100
Zolltarifnummer: 82074010
Beschichtung [H5/COATN]: TiCN
Flankenwinkel: 60
Gewindenenndurchmesser: M10
Aufnahmeform, maschinenseitig: 1835 B-Schaft
Marke: PREMUS
Material: HSS-Co-PM
Gewindeschneidteillänge mm: 15.00
