Maschinengewindebohrer PREMUS, HSSCo-PM TiCN

Artikel-Nr.: 132215 M10

66,75 € zzgl. MwSt. / pro Stück
ab Lager lieferbar, Zwischenverkauf vorbehalten
Anschnittform Piktogramm Baumaße Piktogramm Baumaße Piktogramm Beschichtung Piktogramm [COATING_Pict] Farbleit_Pict Farbleit_Pict Farbleit_Pict Gewindeform Piktogramm Gewindeform Piktogramm Lochform Piktogramm Schaft Piktogramm Schneidstoff Piktogramm [GRADE_Pict] Toleranz Piktogramm Typ Piktogramm Werkstoff Piktogramm

Produktbeschreibung

Ausführung:
- für Durchgangsgewinde
- Anschnittform B, 3,5-5 Gang
- aus pulvermetallurgischem HSS
- TICN beschichtet

Verwendung:
Für den Einsatz in Weldon-Spannfutter oder Synchron-Gewindeschneidfutter z. B. 240680.


Technische Daten


Materialeignung: Edelstahl,
Guss,
Stahl
Schneidstoff : HSS-E-PM
Aufnahme maschinenseitig : Weldon
Größe d2 mm: 10
l3 mm: 11
Anschnittform: B
Beschichtung [COATING]: Beschichtet
Baumaße: DIN 13,
Werksnorm
Gewindetoleranz: 6HX
Gewindegröße : M10
Nutzlänge (mm) [LU] : 39
l4 mm: 39
Gewindetyp: M
Grund-/Durchgangsloch: Durchgangsloch
Innenkühlung: Ohne
Gewindesteigung: M10
Toleranzfeld: 6HX

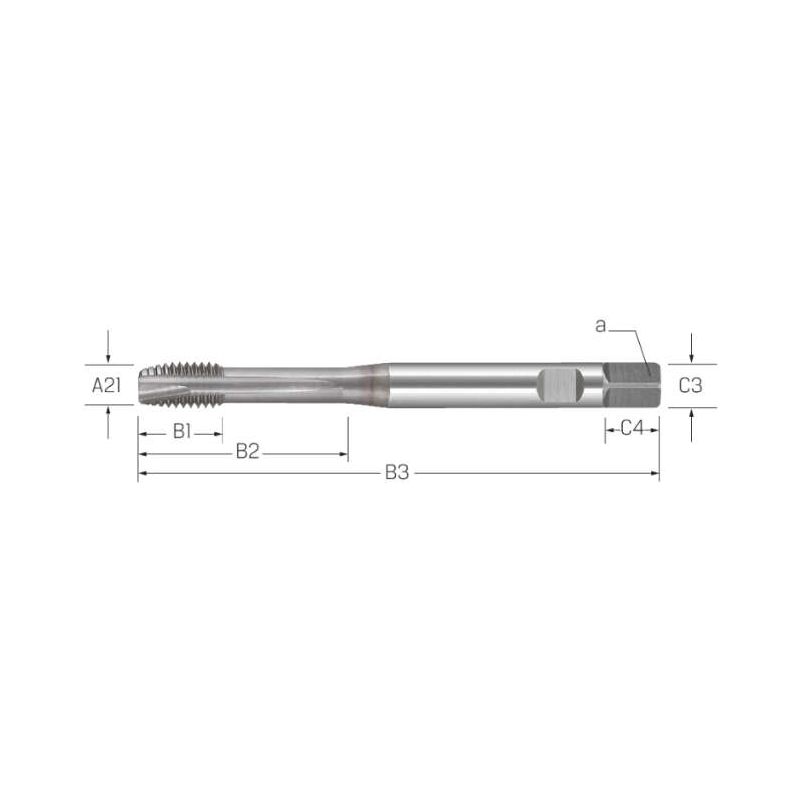

[A21] Gewindenenndurchmesser metrisch: M10
Kernlochdurchmesser mm: 8.50
[A3] Gewindesteigung mm: 1.5
Schneidrichtung: rechts
Norm des Gewindes: DIN 13
Bohrungstyp: Durchgangsloch
Norm des Gewindebohrers: Werksnorm
Mit Kühlkanal: false
A22: M10
[B3/B4/B5] Gesamtlänge mm: 100
Zolltarifnummer: 82074010
Beschichtung [H5/COATN]: TiCN
Flankenwinkel: 60
Gewindenenndurchmesser: M10
Aufnahmeform, maschinenseitig: 1835 B-Schaft
Marke: PREMUS
Material: HSS-Co-PM
Gewindeschneidteillänge mm: 15.00
