Maschinengewindebohrer EMUGE, UNC

Artikel-Nr.: 132296 UNC1/4

Artikel-Nr.: B576A601.5009

100,20 €
70,14 € zzgl. MwSt. / pro Stück
Sie sparen: 30,06 € (30%)
bestellbar
Anschnittform Piktogramm Baumaße Piktogramm Baumaße Piktogramm Beschichtung Piktogramm [COATING_Pict] Gewindeform Piktogramm Gewindeform Piktogramm Lochform Piktogramm Schneidstoff Piktogramm [GRADE_Pict] Spiralwinkel Durchmesserlängenverhältnis Piktogramm [ULDR_Pict] Toleranz Piktogramm Verschiedene Piktogramm Werkstoff Piktogramm

Produktbeschreibung

Ausführung 132296:
- Gewindebohrer 2-3 Gang, Form C für Grundlochgewinde
- für den Einsatz in CNC-gesteuerten Maschinen ausgelegt
- erhöhte Toleranz für mehr Standweg in abrasiven oder klemmenden Werkstoffen
- konisch abgesetztes Führungsgewinde vermeidet Zahnausbrüche bei Spanverklemmung
- längere Nuten ermöglichen eine bessere Spanabfuhr bei tiefen Gewinden
- aus pulvermetallurgischem HSSE
- beschichtet mit Hartstoffschicht auf Gleit-Deckschicht

Ausführung 132296:
- Gewindebohrer 1,5 2 Gang, Form E für Grundlochgewinde

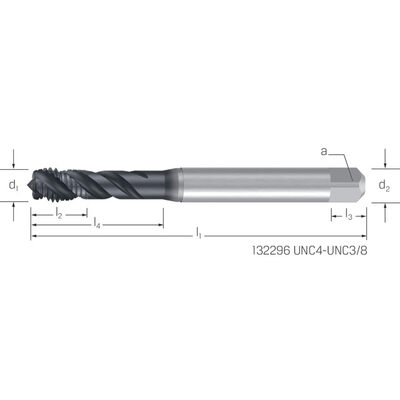

Technische Daten


Hersteller-Art.Nr.: B576A601.5009
Schneidstoff : HSSE_PM
Durchmesser (mm) [DC]: 6,35
Größe d2 mm: 7,0
Gesamtlänge l1 mm: 80
l2 mm: 13
Anschnittform: C
Beschichtung [COATING]: Beschichtet
Baumaße: ASME B1.1,
Werksnorm
Durchmesserlängenverhältnis: 3,0 x D
Verschiedene: Schnittdaten
Drallwinkel (deg) [FHA]: Drallwinkel 45°-13°
Gewindetoleranz: 2BX
Gewindegröße : UNC1/4
Nutzlänge (mm) [LU] : 30
l4 mm: 30
Gewindetyp: UNC
Grund-/Durchgangsloch: Grundloch
Innenkühlung: Ohne
Gewindesteigung: UNC1/4
P mm: 1,270
a mm: 5,5
Kern-Ø mm: 5,20
Typ: UNC1/4
Marke: EMUGE
