Maschinengewindebohrer EMUGE, metrisch, IKZ, GLT-1

Artikel-Nr.: 132246 M14

Artikel-Nr.: C583A601.0114

233,40 €
163,38 € zzgl. MwSt. / pro Stück
Sie sparen: 70,02 € (30%)
bestellbar
Anschnittform Piktogramm Baumaße Piktogramm Baumaße Piktogramm Baumaße Piktogramm Beschichtung Piktogramm [COATING_Pict] Gewindeform Piktogramm Gewindeform Piktogramm Kühlung Piktogramm Lochform Piktogramm Schneidstoff Piktogramm [GRADE_Pict] Spiralwinkel Durchmesserlängenverhältnis Piktogramm [ULDR_Pict] Toleranz Piktogramm Verschiedene Piktogramm Werkstoff Piktogramm

Produktbeschreibung

Ausführung:
- Gewindebohrer 1,5-2 Gang, Form E für Grundlochgewinde
- für den Einsatz an CNC-gesteuerten Maschinen
- erhöhte Toleranz für mehr Standweg in abrasiven oder klemmenden Werkstoffen
- längere Nuten ermöglichen eine bessere Spanabfuhr bei tiefen Gewinden
- konisch abgesetztes Führungsgewinde vermeidet Zahnausbrüche bei Spanverklemmung
- aus pulvermetallurgischem HSSE
- beschichtet mit Hartstoffschicht auf Gleit-Deckschicht
- 132236 = 6HX
- 132238 = 6GX
- 132246 = 6HX mit innerer Kühlmittelzufuhr
- 132248 = 6GX mit innerer Kühlmittelzufuhr


Technische Daten


Hersteller-Art.Nr.: C583A601.0114
Kühlschmierstoffeintritt [CNSC]: Innere Kühlmittelzufuhr
Schneidstoff : HSSE_PM
Durchmesser (mm) [DC]: M14

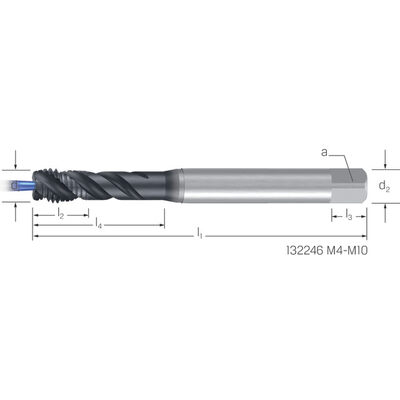

Größe d2 mm: 11,0
Gesamtlänge l1 mm: 110
l2 mm: 20
Anschnittform: E
Beschichtung [COATING]: Beschichtet
Baumaße: DIN 13,
DIN 371,
DIN 376 ab M12
Durchmesserlängenverhältnis: 3,0 x D
Verschiedene: Schnittdaten
Drallwinkel (deg) [FHA]: Drallwinkel 45°-13°
Gewindetoleranz: 6HX
Gewindegröße : M14
Nutzlänge (mm) [LU] : 20
Gewindetyp: M
Grund-/Durchgangsloch: Grundloch
Innenkühlung: Mit
Gewindesteigung: M14
P mm: 2,00
a mm: 9,0
Kern-Ø mm: 12,00
Marke: EMUGE
