Maschinengewindebohrer EMUGE, metrisch, IKZ, GLT-1

Artikel-Nr.: 132244 M5

Artikel-Nr.: B581A621.0050

87,- €
60,90 € zzgl. MwSt. / pro Stück
Sie sparen: 26,10 € (30%)
bestellbar
Anschnittform Piktogramm Baumaße Piktogramm Baumaße Piktogramm Baumaße Piktogramm Beschichtung Piktogramm [COATING_Pict] Gewindeform Piktogramm Gewindeform Piktogramm Kühlung Piktogramm Lochform Piktogramm Schneidstoff Piktogramm [GRADE_Pict] Spiralwinkel Durchmesserlängenverhältnis Piktogramm [ULDR_Pict] Toleranz Piktogramm Verschiedene Piktogramm Werkstoff Piktogramm

Produktbeschreibung

Ausführung:
- Gewindebohrer 2-3 Gang, Form C für Grundlochgewinde
- für den Einsatz an CNC - gesteuerten Maschinen
- erhöhte Toleranz für mehr Standweg in abrasiven oder klemmenden Werkstoffen
- längere Nuten ermöglichen eine bessere Spanabfuhr bei tiefen Gewinden
- konisch abgesetztes Führungsgewinde vermeidet Zahnausbrüche bei Spanverklemmung
- aus pulvermetallurgischem HSSE
- beschichtet mit Hartstoffschicht auf Gleit-Deckschicht
132232 = 6HX
32234 = 6GX
132242 = 6HX mit innerer Kühlmittelzufuhr
132244 = 6GX mit innerer Kühlmittelzufuhr

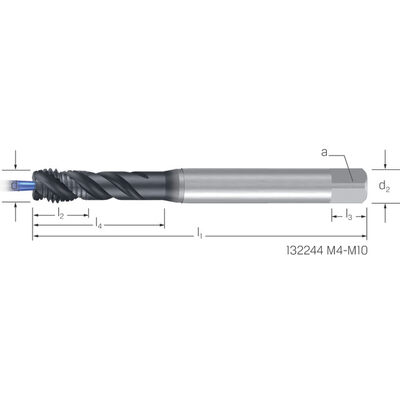

Technische Daten


Hersteller-Art.Nr.: B581A621.0050
Kühlschmierstoffeintritt [CNSC]: Innere Kühlmittelzufuhr
Schneidstoff : HSSE_PM
Durchmesser (mm) [DC]: M5
Größe d2 mm: 6,0
Gesamtlänge l1 mm: 70
l2 mm: 8
Anschnittform: C
Beschichtung [COATING]: Beschichtet
Baumaße: DIN 13,
DIN 371,
DIN 376 ab M12
Durchmesserlängenverhältnis: 3,0 x D
Verschiedene: Schnittdaten
Drallwinkel (deg) [FHA]: Drallwinkel 45°-13°
Gewindetoleranz: 6GX
Gewindegröße : M5
Nutzlänge (mm) [LU] : 25
l4 mm: 25
Gewindetyp: M
Grund-/Durchgangsloch: Grundloch
Innenkühlung: Mit
Gewindesteigung: M5
P mm: 0,80
a mm: 4,9
Kern-Ø mm: 4,25
Marke: EMUGE
