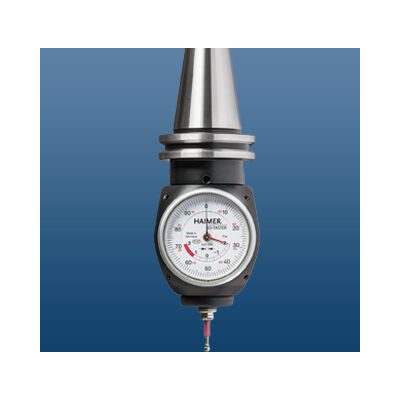

Der Universal 3D-Taster ist ein sehr präzises und vielseitiges Messgerät für Fräs- und Erodiermaschinen (isolierter Tasteinsatz). Für einfachste Handhabung sorgt die integrierte Aufnahmen in den Ausführungen DIN 69871 oder JIS B 6339 - Aufnahme und Universal 3D-Taster bilden eine Einheit.

Artikel-Nr.: HAIMER-80.365.30.FHN

Artikel-Nr.: 251500 BT30

351,- € zzgl. MwSt. / pro Stück
vom Hersteller lieferbar, Zwischenverkauf vorbehalten
pictographs-placeholder

Produktbeschreibung

Universal 3D-Taster mit integrierter Aufnahme Der Taster wird in die Frässpindel bzw. in den Senkkopf eingespannt und ermöglicht es, die Spindelachse exakt an Werkstück- oder Vorrichtungskanten zu positionieren. Somit können schnell und einfach Werkstück-Nullpunkte gesetzt und Längenmessungen durchgeführt werden. Die Antastrichtung ist beliebig (X-, Y-, Z-Achse). Die Messuhr schlägt immer in die gleiche Richtung aus und zeigt den Abstand zwischen Spindelachse und Werkstück an. Sobald die Anzeige auf Null steht, befindet sich die Spindelachse genau an der Werkstückkante. Auf Anhieb, ohne langes Probieren, ohne zu Rechnen, ohne Vorzeichenprobleme. Das reduziert die Nebenkosten, steigert die Produktivität und entlastet die Mitarbeiter.

Zusätzliche Sicherheit bieten der vergrößerte Überfahrweg in Verbindung mit der bewährten Soll-Bruchstelle im Tasteinsatz. Für höchste Messgenauigkeit und Präzision werden alle Universal 3D-Taster bei der Montage einzeln vermessen und abgestimmt.

Der Taster ist nach IP 67 spritzwassergeschützt!

Bitte beachten: Die angegebene Messgenauigkeit von 0,01 mm gilt nur mit den originalen Tasteinsätzen von HAIMER.

Lieferumfang: Universal 3D-Taster mit integrierter Aufnahme, kurzer Tasteinsatz  Ø 4 mm Wichtigste Merkmale ,,,, Der Universal 3D-Taster ist ein sehr präzises und vielseitiges Messgerät für Fräs- und Erodiermaschinen (isolierter Tasteinsatz). Für einfachste Handhabung sorgt die integrierte Aufnahmen in den Ausführungen DIN 69871 oder JIS B 6339 - Aufnahme und Universal 3D-Taster bilden eine Einheit. Technische Änderungen vorbehalten.


Technische Daten


Precitool-Art.Nr.: 251500 BT30
A [mm]: 143,45
Ø D [mm]: 4.0
B [mm]: 65.0
Anzeigengenauigkeit [mm]: 0.01
