Maschinengewindebohrer EMUGE, UNC

Artikel-Nr.: 132297 UNC3/8

Artikel-Nr.: B582A601.5011

121,10 €
84,77 € zzgl. MwSt. / pro Stück
Sie sparen: 36,33 € (30%)
bestellbar
Anschnittform Piktogramm Baumaße Piktogramm Baumaße Piktogramm Beschichtung Piktogramm [COATING_Pict] Gewindeform Piktogramm Gewindeform Piktogramm Lochform Piktogramm Schneidstoff Piktogramm [GRADE_Pict] Spiralwinkel Durchmesserlängenverhältnis Piktogramm [ULDR_Pict] Toleranz Piktogramm Verschiedene Piktogramm Werkstoff Piktogramm

Produktbeschreibung

Ausführung 132296:
- Gewindebohrer 2-3 Gang, Form C für Grundlochgewinde
- für den Einsatz in CNC-gesteuerten Maschinen ausgelegt
- erhöhte Toleranz für mehr Standweg in abrasiven oder klemmenden Werkstoffen
- konisch abgesetztes Führungsgewinde vermeidet Zahnausbrüche bei Spanverklemmung
- längere Nuten ermöglichen eine bessere Spanabfuhr bei tiefen Gewinden
- aus pulvermetallurgischem HSSE
- beschichtet mit Hartstoffschicht auf Gleit-Deckschicht

Ausführung 132296:
- Gewindebohrer 1,5 2 Gang, Form E für Grundlochgewinde

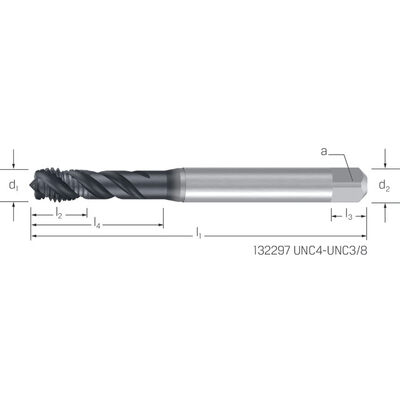

Technische Daten


Hersteller-Art.Nr.: B582A601.5011
Schneidstoff : HSSE_PM
Durchmesser (mm) [DC]: 9,525
Größe d2 mm: 10,0
Gesamtlänge l1 mm: 100
l2 mm: 16
Anschnittform: E
Beschichtung [COATING]: Beschichtet
Baumaße: ASME B1.1,
Werksnorm
Durchmesserlängenverhältnis: 3,0 x D
Verschiedene: Schnittdaten
Drallwinkel (deg) [FHA]: Drallwinkel 45°-13°
Gewindetoleranz: 2BX
Gewindegröße : UNC3/8
Nutzlänge (mm) [LU] : 39
l4 mm: 39
Gewindetyp: UNC
Grund-/Durchgangsloch: Grundloch
Innenkühlung: Ohne
Gewindesteigung: UNC3/8
P mm: 1,588
a mm: 8,0
Kern-Ø mm: 8,00
Typ: UNC3/8
Marke: EMUGE
